對于新手小白來說，掌握PCB（印刷電路板）設計規范是確保設計質量、提高生產效率并減少后期調試問題的關鍵。以下是一些必須了解的PCB設計規范：

一、布局規范

1. 元件布局原則：

• 功能分區：將電路板上的元件按功能分區布局，如電源區、信號處理區、接口區等，便于布線和維護。

• 關鍵元件優先：核心元件（如微控制器、電源芯片等）應優先布局，并考慮其散熱和信號完整性。

• 避免干擾：將高頻元件、敏感元件遠離干擾源（如大功率元件、開關電源等），必要時采用屏蔽措施。

• 元件間距：

• 確保元件之間有足夠的間距，便于焊接和維修。特別是對于大功率元件和發熱元件，應留出散熱空間。

• 遵循元件廠商的推薦間距，避免因間距過小導致焊接不良或短路。

• 安裝孔和定位孔：

• 合理布置安裝孔和定位孔，確保電路板在機箱或外殼中的固定牢固。

• 避免在安裝孔附近布置元件或走線，防止安裝時損壞。

二、布線規范

1. 信號線布線：

• 避免銳角和直角：走線時應避免銳角和直角，采用45度角或圓弧過渡，減少信號反射和干擾。

• 信號分層：高速信號線應盡量走在內層，并靠近地層，減少外界干擾。

• 等長布線：對于差分信號或時鐘信號，應進行等長布線，確保信號同步。

• 電源線和地線：

• 加寬處理：電源線和地線應適當加寬，降低阻抗，減少壓降和噪聲。

• 去耦電容：在電源引腳附近布置去耦電容，濾除高頻噪聲，確保電源穩定。

• 避免環路：電源線和地線應盡量避免形成環路，減少電磁干擾。

• 地線設計：

• 單點接地：模擬地和數字地應分開布線，最后在一點匯接，避免地線干擾。

• 大面積鋪地：在電路板空閑區域大面積鋪地，降低地線阻抗，提高抗干擾能力。

三、過孔和焊盤設計

1. 過孔設計：

• 過孔尺寸：過孔的內徑和外徑應根據電流大小和信號頻率選擇，避免過孔過大或過小。

• 過孔寄生參數：過孔會引入寄生電感和電容，影響高速信號的完整性，應盡量減少過孔數量。

• 背鉆技術：對于高速信號，可采用背鉆技術去除過孔的 stub 部分，減少信號反射。

• 焊盤設計：

• 焊盤尺寸：焊盤的大小應與元件引腳匹配，確保焊接可靠。

• 熱焊盤：對于大功率元件，應采用熱焊盤設計，增加散熱面積，防止焊盤脫落。

• 淚滴焊盤：在焊盤與走線連接處添加淚滴，增強機械強度，減少斷裂風險。

四、層疊結構

1. 層數選擇：

• 根據電路復雜度和信號完整性要求選擇合適的層數，通常為4層、6層或更多。

• 高速電路應盡量采用多層板設計，便于信號分層和電源分割。

• 層疊順序：

• 典型層疊結構為：信號層-地層-電源層-信號層，確保信號層有完整的參考平面。

• 避免將兩個信號層相鄰布置，減少層間干擾。

五、絲印和標識

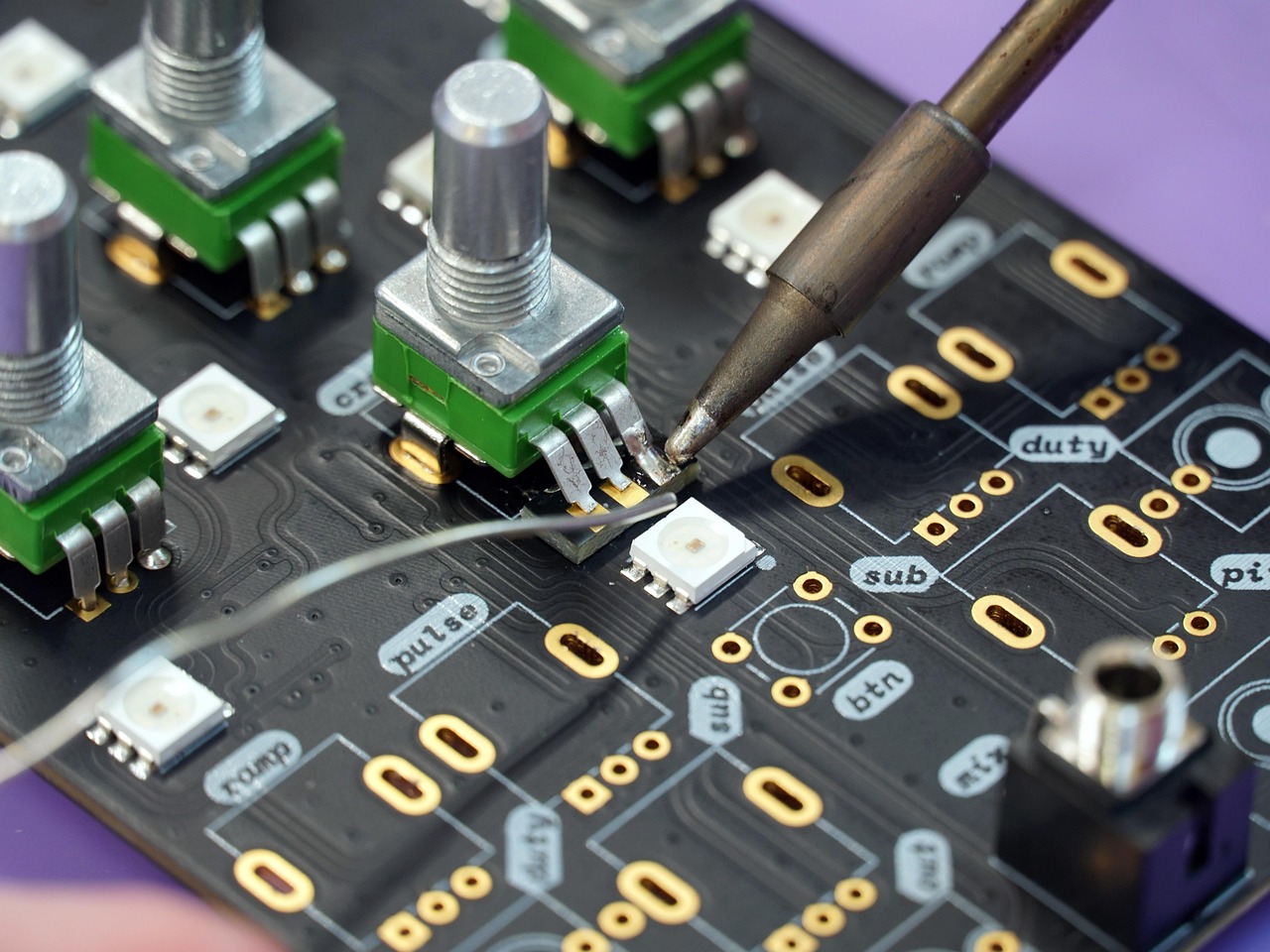

1. 絲印清晰：

• 元件編號、極性標識、接口標識等應清晰可見，便于生產和維修。

• 絲印應避免覆蓋焊盤或過孔，防止影響焊接。

• 版本標識：

• 在電路板上標注版本號和日期，便于追溯和管理。

六、可制造性設計（DFM）

1. 最小線寬和線距：

• 根據PCB廠商的工藝能力，選擇合適的最小線寬和線距，避免因工藝限制導致生產問題。

• 孔環大小：

• 過孔的焊盤和孔環應足夠大，確保焊接可靠。

• 阻焊開窗：

• 阻焊開窗應精確，避免覆蓋焊盤或走線，防止焊接不良。

七、電磁兼容性（EMC）

1. 屏蔽和濾波：

• 對敏感電路或高頻電路采用屏蔽罩或濾波器，減少電磁干擾。

• 接地設計：

• 良好的接地設計是EMC的關鍵，確保地線低阻抗，減少地環路干擾。

八、熱設計

1. 散熱設計：

• 對大功率元件應布置散熱片或散熱孔，確保散熱良好。

• 高溫區域應避免布置敏感元件，防止熱干擾。

九、安全規范

1. 爬電距離和電氣間隙：

• 根據安全標準（如UL、IEC等），確保高壓部分的爬電距離和電氣間隙符合要求。

• 絕緣材料：

• 選擇符合安全標準的絕緣材料，確保電路板在高壓或高溫環境下的安全性。
